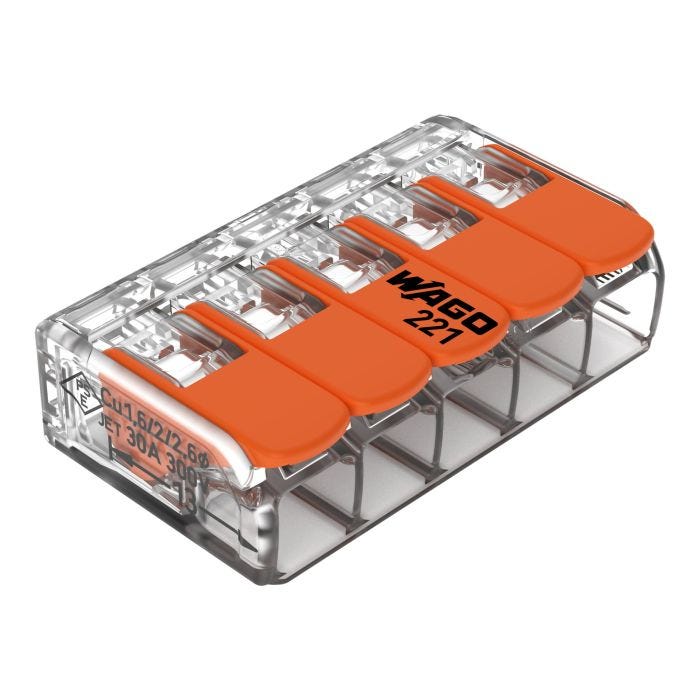

Conector de Empalme con Palanca WAGO 221-615 5 Polos 20-10 AWG 6 mm2 Caja 15 Piezas
Borna de conexión WAGO serie 221 de 5 polos para cualquier tipo de conductor de cobre hasta 6 mm² (20-10 AWG). Palanca de accionamiento sin herramientas, carcasa transparente y conexión CAGE CLAMP® libre de mantenimiento.
El conector de empalme con palanca WAGO 221-615 es una borna de conexión de la serie 221 con 5 puntos de conexión, pensada para uniones eléctricas en cajas de derivación e instalaciones de iluminación. Admite cualquier tipo de conductor de cobre —rígido, semirrígido y flexible— hasta 6 mm² (20-10 AWG), y se opera abriendo y cerrando la palanca naranja, sin herramientas y sin necesidad de preparar el conductor con punteras de crimpar.
- Conecta cualquier tipo de conductor de cobre: rígido, semirrígido y flexible.
- Accionamiento por palanca sin herramientas: se abre, se inserta el conductor pelado a 12 … 14 mm y se cierra.
- Tecnología de resorte CAGE CLAMP®: conexión libre de mantenimiento, sin reapriete posterior.
- Carcasa transparente de policarbonato que permite inspeccionar visualmente el contacto del conductor.
- 5 puntos de conexión en un solo potencial, con diseño compacto de 36,7 mm de ancho.
- Temperatura ambiente de funcionamiento hasta +85 °C y marca de temperatura T85 según EN 60998.
| Serie | WAGO 221 |
|---|---|
| Puntos de conexión | 5 |
| Sección nominal | 6 mm² / 10 AWG |
| Conductor rígido | 0,5 … 6 mm² / 20 … 10 AWG |
| Conductor semirrígido | 0,5 … 6 mm² / 20 … 10 AWG |
| Conductor flexible | 0,5 … 6 mm² / 20 … 10 AWG |
| Material del conductor | Cobre |
| Longitud de pelado | 12 … 14 mm |
| Tecnología de conexión | CAGE CLAMP® (accionamiento por palanca) |
| Datos asignados IEC / EN 60664 | 450 V · 41 A · tensión de choque 4 kV |
| Datos de aprobación UL 486C | 600 V · 30 A (grupo de uso C) |
| Dimensiones (An x Al x Pr) | 36,7 mm x 10,1 mm x 21,1 mm |
| Material de la carcasa | Policarbonato (PC), transparente |
| Clase de inflamabilidad UL 94 | V2 |
| Color del actuador | Naranja |
| Temperatura ambiente (funcionamiento) | +85 °C |
| Temperatura de servicio continuo | 105 °C |
| Marca de temperatura EN 60998 | T85 |
| Peso por pieza | 7,1 g |

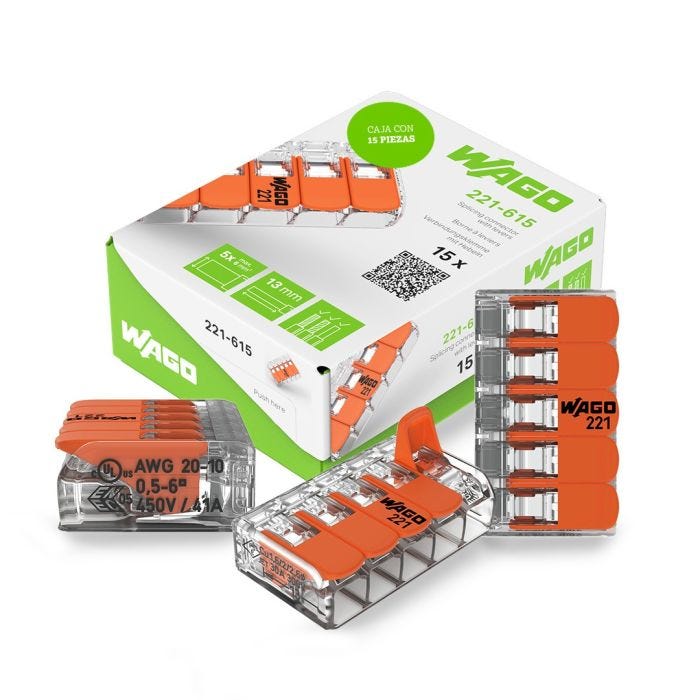

| Presentación de venta | Caja de 15 piezas; esta página vende la caja completa (empaque del fabricante: 150 piezas en subempaques de 15) |
| País de origen | Suiza |
| GTIN / EAN | 4055143715478 |
Certificaciones del artículo según la ficha WAGO: cULus Listed 667F (UL 486C) cert. E69654, UL (UL 467) cert. E201573, ENEC 05 DEKRA Certification B.V. (EN 60998) cert. 71-152265 y CB DEKRA Certification B.V. (IEC 60998) cert. NL-114612. Aprobaciones para aplicaciones marinas: ABS cert. 23-2417173-PDA, Lloyd's Register cert. LR2446364TA y PRS cert. TE/1093/880590/23. RoHS: Compliant, No Exemption. Fabricado en Suiza y entregado en empaque original WAGO.
| Piezas por caja | 15 |
|---|---|
| Unidad de medida | Caja |
| Marca | WAGO |
| Código del Fabricante | 221-615 |
| Código de barras (GTIN/EAN) | 4055143715478 |
