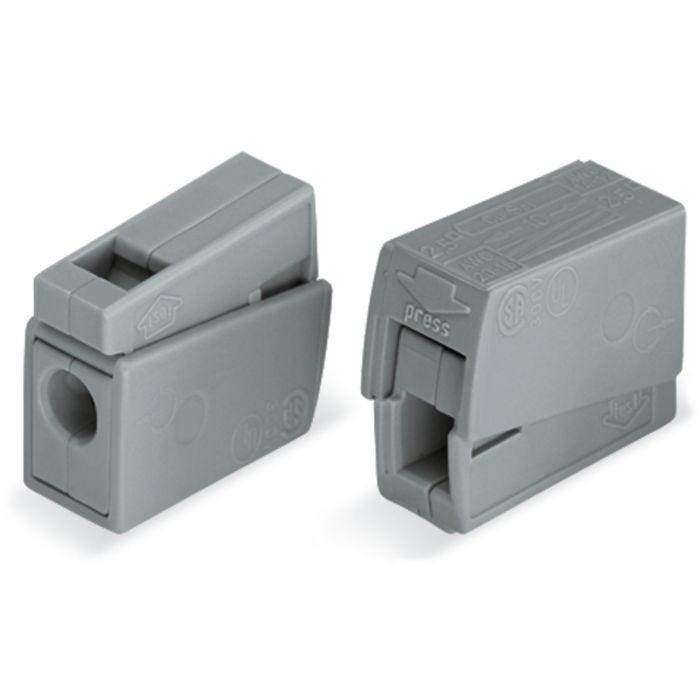

Borna para Luminarias WAGO 224-101 PUSH WIRE 2.5 mm2 Caja 100 Piezas
Borna WAGO serie 224 para conectar luminarias: lado de instalación PUSH WIRE® para conductor rígido de 1 a 2,5 mm² y lado de alumbrado CAGE CLAMP® para conductor rígido o flexible de 0,5 a 2,5 mm². Sin herramientas.
La borna para luminarias WAGO 224-101 conecta el cable de alimentación de la instalación con el cable de la lámpara en un solo componente compacto de 8 mm de ancho. Tiene dos lados con tecnologías distintas: el lado de la instalación usa PUSH WIRE® enchufable y admite únicamente conductor rígido, mientras que el lado del alumbrado usa CAGE CLAMP® con tecla de accionamiento y admite conductor rígido o flexible. Se emplea para conectar luminarias en edificios de oficinas, hogares y otros lugares.
- Lado instalación (PUSH WIRE®): solo conductor rígido de 1 … 2,5 mm² / 14 … 12 AWG, se inserta a presión.
- Lado alumbrado (CAGE CLAMP®): conductor rígido o flexible de 0,5 … 2,5 mm² / 20 … 16 AWG, con tecla de accionamiento.
- Conexión sin herramientas y sin crimpar punteras: no requiere preparar el conductor.
- Tecnología de resorte libre de mantenimiento, sin reapriete posterior.
- Formato compacto de 8 x 15,5 x 20,4 mm (ancho x alto x profundidad).
- Para uso en líneas de alimentación con toma de tierra, con longitud de pelado de 9 a 11 mm.
| Serie | WAGO 224 |
|---|---|
| Puntos de conexión | 2 (1 por lado, un solo potencial) |
| Lado instalación — tecnología | PUSH WIRE®, accionamiento enchufable |
| Lado instalación — conductor rígido | 1 … 2,5 mm² / 14 … 12 AWG (no admite flexible) |
| Lado alumbrado — tecnología | CAGE CLAMP®, tecla de accionamiento |
| Lado alumbrado — conductor rígido | 0,5 … 2,5 mm² / 20 … 16 AWG |
| Lado alumbrado — conductor flexible | 0,5 … 2,5 mm² / 20 … 16 AWG |
| Material del conductor | Cobre |
| Longitud de pelado | 9 … 11 mm |
| Datos asignados IEC / EN 60664 | 400 V · 24 A · tensión de choque 4 kV |
| Aprobación UL 486C | cert. E69654 (la ficha no publica tensión ni corriente UL para este artículo) |
| Dimensiones (An x Al x Pr) | 8 mm x 15,5 mm x 20,4 mm |
| Color | Gris |
| Temperatura ambiente (funcionamiento) | +60 °C |
| Temperatura de servicio continuo | 105 °C |
| Peso por pieza | 1,8 g |
| Presentación de venta | Caja de 100 piezas; esta página vende la caja completa (empaque del fabricante: 1000 piezas en subempaques de 100) |
| País de origen | Suiza |
| GTIN / EAN | 4044918583817 |
Certificaciones del artículo según la ficha WAGO: UL (UL 486C) cert. E69654, UL International Germany GmbH (EN 60998) cert. CCA-2617-A1 y cert. D-05895-A1 (EN 60998-1 / EN 60998-2-2), VDE Prüf- und Zertifizierungsinstitut (EN 60998) cert. 40022792 y CSA DEKRA Certification B.V. (C22.2) cert. 154112. Aprobaciones para aplicaciones marinas: ABS cert. 23-2417173-PDA, Lloyd's Register cert. LR22207029TA y PRS cert. TE/1093/880590/23. RoHS: Compliant, No Exemption. Fabricado en Suiza y entregado en empaque original WAGO.
| Piezas por caja | 100 |
|---|---|
| Unidad de medida | Caja |
| Marca | WAGO |
| Código del Fabricante | 224-101 |
| Código de barras (GTIN/EAN) | 4044918583817 |
