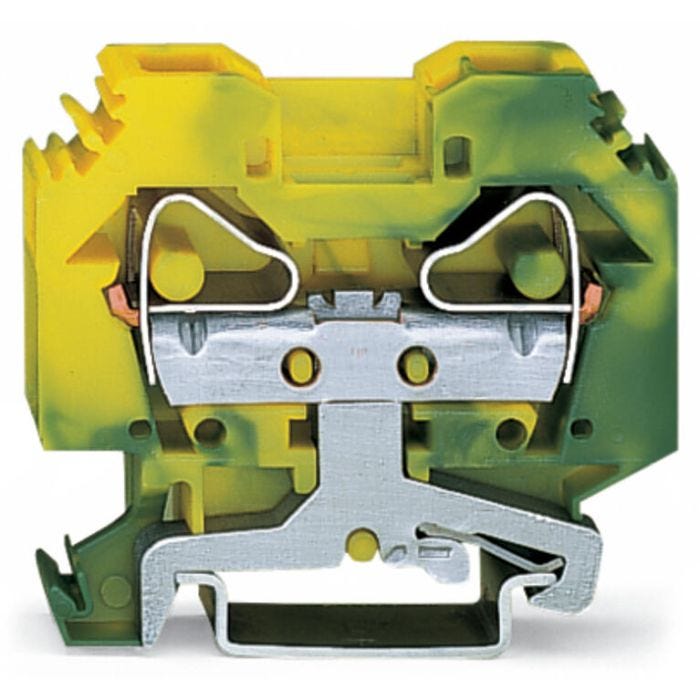

Borna de Tierra WAGO 283-107 para 2 Conductores 16 mm2
Borna de tierra WAGO serie 283 para 2 conductores de hasta 16 mm² (24 a 6 AWG), con tecnología CAGE CLAMP®. Hace contacto con el carril DIN por un tetón de anclaje integrado y queda fija sobre él. Se vende por pieza.
Borna de tierra (PE) WAGO de la serie 283, para dos conductores de sección gruesa: acepta de 0,2 hasta 16 mm² (24 a 6 AWG), tanto rígidos como flexibles, con longitud de pelado de 16 a 17 mm. Usa la tecnología CAGE CLAMP® y se acciona con herramienta. La puesta a tierra no necesita cable adicional: un tetón de anclaje integrado establece la conexión eléctrica y mecánica con el carril DIN en el mismo movimiento del montaje, y una vez montada la borna ya no desliza sobre el carril. El cableado es lateral y el cuerpo es de diseño horizontal, con 12 mm de ancho.
- Para 2 conductores de 0,2 a 16 mm² / 24 a 6 AWG, el mismo rango para conductor rígido y flexible
- Tecnología CAGE CLAMP® con accionamiento por herramienta; longitud de pelado de 16 a 17 mm
- Contacto de tierra por tetón de anclaje al carril DIN: unión eléctrica y mecánica, y la borna deja de deslizar una vez montada
- La ficha oficial de WAGO NO declara tensión ni corriente asignadas para esta borna: no se le atribuye capacidad de corriente
- Puenteado direccional: según la ficha, las bornas de tierra solo se puentean con bornas de paso en una dirección, por la parte posterior, con puentes contiguos (WAGO recomienda los verde-amarillos)
- La placa final 283-301 (gris) o 283-302 (naranja), de 4 mm, figura en la ficha como accesorio NECESARIO. Para instalación por personal calificado y sin tensión; la ficha técnica oficial de WAGO está adjunta en esta página
| Serie | 283 |
| Tipo | Borna de tierra (PE) para 2 conductores |
| Contacto a tierra | Tetón de anclaje integrado al carril DIN |
| Puntos de conexión | 2 |
| Potenciales | 1 |
| Niveles | 1 |
| Tecnología de conexión | CAGE CLAMP® |
| Tipo de accionamiento | Herramienta de accionamiento |
| Sección nominal | 16 mm² |
| Conductor rígido | 0,2 … 16 mm² / 24 … 6 AWG |
| Conductor flexible | 0,2 … 16 mm² / 24 … 6 AWG |
| Material de conductor conectable | Cobre |
| Longitud de pelado | 16 … 17 mm |
| Datos asignados según | IEC/EN 60947-7-2 |
| Tensión y corriente asignadas | La ficha oficial no declara valores (imprime guión en tensión, tensión de choque y corriente asignadas) |
| Dirección del cableado | Conexión lateral |
| Diseño | Tipo horizontal |
| Tipo de montaje | Carril DIN 35 x 15 y 35 x 7,5 |
| Nivel de marcaje | Marcaje lateral |
| Anchura | 12 mm |
| Altura | 58 mm |
| Profundidad desde el borde superior del carril DIN | 45,5 mm |
| Material de aislamiento | Poliamida (PA 66) |
| Grupo de materiales | I |
| Clase de inflamabilidad (UL 94) | V0 |
| Carga de fuego | 0,324 MJ |
| Temperatura de servicio continuo | -60 … +105 °C |
| Temperatura de procesamiento | -35 … +85 °C |
| Color | verde-amarillo |
| Peso por pieza | 41,2 g |
| Accesorio necesario (ficha oficial) | Placa final 283-301 (gris) o 283-302 (naranja), espesor 4 mm |
| Puentes contiguos declarados en la ficha | 283-422 (verde-amarillo), 283-402 y 283-409 (gris) |
| Conformidad ambiental | RoHS Compliant, No Exemption; sustancia de la lista de candidatos REACH declarada: plomo (CAS 7439-92-1) |
| Presentación oficial WAGO | Caja de 50 piezas (en Kuroda.com se vende por pieza) |
| País de origen | India |
| Código de fabricante | 283-107 |
| EAN | 4044918551991 |
Certificaciones: CCA conforme EN 60947 (NTR NL 7895), KEMA/KEUR conforme EN 60947 (71-120777), UL conforme UL 1059 (20190731-E45172) y CSA conforme C22.2 No. 158 (1536072); aprobaciones marítimas ABS (24-0152298-PDA), Bureau Veritas conforme EN 60947 (07436/G0 BV), DNV GL (TAE00001V2) y PRS (TE/1094/880590/23). Para secciones de 2,5 mm² en el sistema TOPJOB® S, en Kuroda.com está publicada la clema de tierra 2002-1207.
| Unidad de medida | Pieza |
|---|---|
| Marca | WAGO |
| Código del Fabricante | 283-107 |
| Código de barras (GTIN/EAN) | 4044918551991 |
