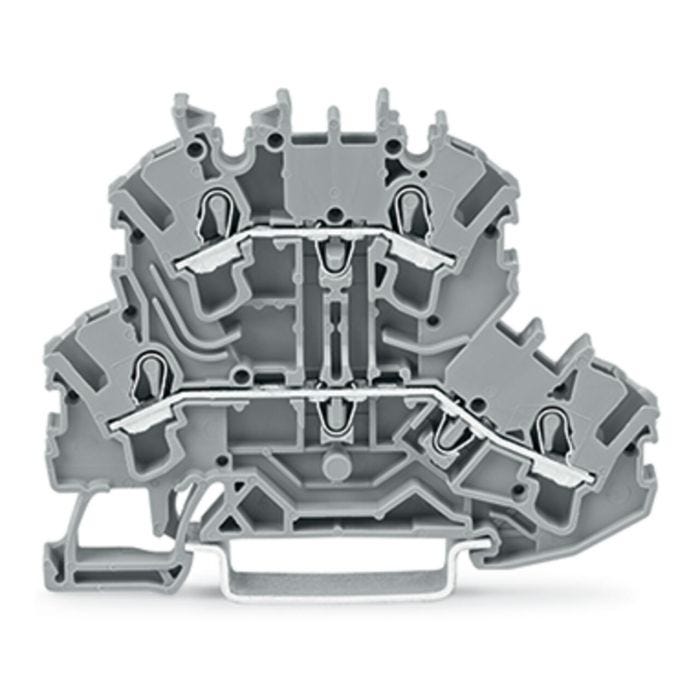

Clema de Dos Niveles WAGO 2002-2201 TOPJOB S 2.5 mm2
Clema de dos niveles WAGO TOPJOB® S serie 2002: dos potenciales independientes y cuatro puntos de conexión en un ancho de 5,2 mm. Marcaje de potencial L/L, sección nominal 2,5 mm² y Push-in CAGE CLAMP®. Se vende por pieza.
Clema de doble piso WAGO de la familia TOPJOB® S (serie 2002): acomoda cuatro puntos de conexión y DOS potenciales independientes en un ancho de 5,2 mm. Cada piso tiene sus dos puntos de conexión y sus dos ranuras de puenteado, y el marcaje de potencial impreso por WAGO es L/L (dos fases). Si se quiere unir los dos pisos entre sí, la ficha oficial indica el puente vertical de doble piso 2002-492. La conexión es Push-in CAGE CLAMP®, con sección nominal de 2,5 mm², hasta 4 mm² según el tipo de conductor y longitud de pelado de 10 a 12 mm.
- 4 puntos de conexión, 2 potenciales independientes, 2 niveles y 4 ranuras de puenteado en 5,2 mm de ancho
- Marcaje de potencial L/L declarado por el fabricante; una sola tabla de conexión rige los cuatro puntos
- 500 V / 24 A conforme IEC/EN 60947-7-1 (cat. de sobretensión III, grado de contaminación 3); marcado UL 1059 de 300 V / 20 A en los grupos de uso B y C, y 600 V / 5 A en el grupo D
- Push-in CAGE CLAMP®: el conductor rígido y el flexible con puntera entran directo; los demás se conectan con herramienta de accionamiento
- Para unir los dos pisos, la ficha oficial nombra el puente vertical de doble piso 2002-492
- Fabricada en Alemania; producto original WAGO. Para instalación por personal calificado y sin tensión; la ficha técnica oficial de WAGO está adjunta en esta página
| Serie | 2002 (TOPJOB® S) |
| Tipo | Borna de doble piso |
| Puntos de conexión | 4 |
| Potenciales | 2 |
| Niveles | 2 |
| Ranuras de puenteado | 4 |
| Marcaje de potencial | L/L |
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Herramienta de accionamiento |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido, conexión enchufable | 0,75 … 4 mm² / 18 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible con puntera, conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Material de conductor conectable | Cobre |
| Longitud de pelado | 10 … 12 mm |
| Tensión / corriente asignada (IEC/EN 60947-7-1; cat. de sobretensión III, grado de contaminación 3) | 500 V / 24 A |
| Tensión de choque asignada (IEC/EN 60947-7-1; III/3) | 6 kV |
| Corriente a la sección máxima de conductor (IEC/EN 60947-7-1; III/3) | 28 A |
| Marcado UL 1059 | 300 V / 20 A en los grupos de uso B y C; 600 V / 5 A en el grupo de uso D |
| Marcado CSA 22.2 No 158 (grupos de uso B y C) | 300 V / 20 A |
| Valores asignados Ex e II (ATEX PTB 03 ATEX 1162 U / IECEx PTB 03.0004U) | 440 V / 20 A; 18 A con puente |
| Pérdida de potencia por polo | 0,7661 W a 24 A |
| Dirección del cableado | Conexión frontal |
| Tipo de montaje | Carril DIN 35 x 15 y 35 x 7,5 |
| Nivel de marcaje | Marcaje central/lateral |
| Anchura | 5,2 mm |
| Altura | 69,7 mm |
| Profundidad desde el borde superior del carril DIN | 51,7 mm |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad (UL 94) | V0 |
| Carga de fuego | 0,184 MJ |
| Temperatura de servicio continuo | -60 … +105 °C |
| Temperatura de procesamiento | -35 … +85 °C |
| Color | gris |
| Peso por pieza | 10,3 g |
| Accesorios necesarios (ficha oficial) | Placa final e intermedia 2002-2291 (gris) o 2002-2292 (naranja), 0,8 mm; separadores de piso superior sobresaliente 2002-2295 (gris) y 2002-2296 (naranja), 2 mm; separador Ex e/Ex i 209-192, 3 mm |
| Presentación oficial WAGO | Caja de 50 piezas (en Kuroda.com se vende por pieza) |
| País de origen | Alemania |
| Código de fabricante | 2002-2201 |
| EAN | 4044918753517 |
Certificaciones: CCA conforme EN 60947 (NTR NL-8054), DEKRA conforme EN 60947 (71-149763), KEMA/KEUR conforme EN 60947 (71-124163), UL conforme UL 1059 (E45172) y CSA conforme C22.2 No. 158 (154112); aprobaciones marítimas ABS (24-0152298-PDA), DNV GL (TAE00001V2) y PRS (TE/1094/880590/23); y para atmósferas explosivas AEx conforme UL 60079 (E185892), ATEX (PTB 03 ATEX 1162 U), IECEx (PTB 03.0004U), CCC conforme GB/T 3836.3 (2020312313000238) e INMETRO (TÜV 12.1307 U). Los certificados Ex con sufijo U (ATEX, IECEx e INMETRO) son aprobaciones de componente: no acreditan por sí solas al tablero terminado.
| Unidad de medida | Pieza |
|---|---|
| Marca | WAGO |
| Código del Fabricante | 2002-2201 |
| Código de barras (GTIN/EAN) | 4044918753517 |
