Clema de Paso WAGO 2002-1204 TOPJOB S 2.5 mm2 Azul

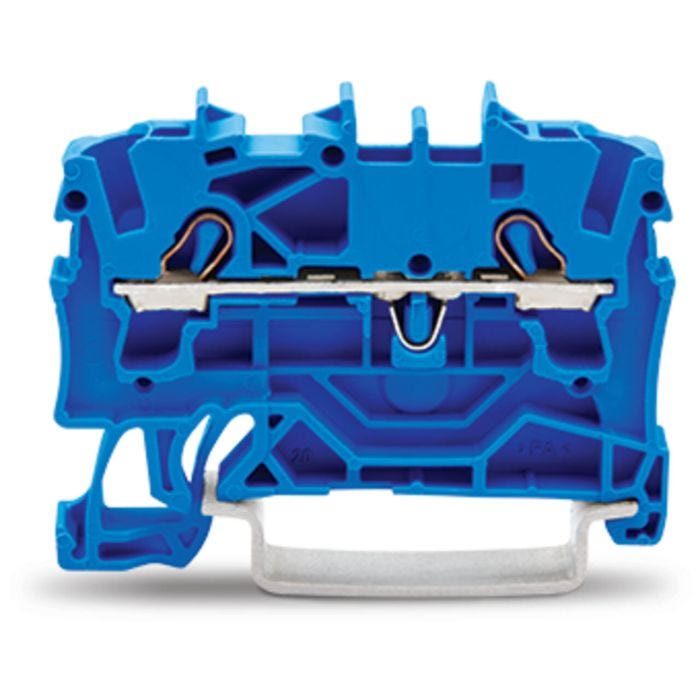

Clema de paso WAGO TOPJOB® S serie 2002 para 2 conductores en carril DIN 35, con carcasa azul de identificación que la ficha señala para aplicaciones Ex i. Sección nominal 2,5 mm² y hasta 4 mm², Push-in CAGE CLAMP®. Se vende por pieza.
Clema de paso WAGO de la familia TOPJOB® S (serie 2002) para unir dos conductores del mismo potencial sobre carril DIN 35, en carcasa azul. El color no es decorativo: la ficha oficial declara que las bornas de paso con carcasa aislada azul son adecuadas para las aplicaciones Ex i (seguridad intrínseca), siempre según los requisitos de instalación de la propia ficha, que exigen separar los circuitos Ex e y Ex i con el separador 209-191 y cerrar con placa final. En lo eléctrico y lo mecánico es idéntica a la versión gris: 5,2 mm de ancho, sección nominal de 2,5 mm², hasta 4 mm² según el tipo de conductor y longitud de pelado de 10 a 12 mm.
- Carcasa azul de identificación: la ficha oficial la señala para aplicaciones Ex i
- 2 puntos de conexión, 1 potencial, 1 nivel y 2 ranuras de puenteado
- Push-in CAGE CLAMP®: el conductor rígido y el flexible con puntera entran directo; los demás se conectan con herramienta de accionamiento
- 800 V / 24 A conforme IEC/EN 60947-7-1 (cat. de sobretensión III, grado de contaminación 3); marcado UL 1059 y CSA 22.2 No 158 de 600 V / 20 A en los grupos de uso B y C
- Su placa final es la misma de la versión gris (WAGO no ofrece placa azul): la 2002-1292 naranja está disponible en Kuroda.com
- Fabricada en Alemania; producto original WAGO. Para instalación por personal calificado y sin tensión; la ficha técnica oficial de WAGO está adjunta en esta página
| Serie | 2002 (TOPJOB® S) |
| Puntos de conexión | 2 |
| Potenciales | 1 |
| Niveles | 1 |
| Ranuras de puenteado | 2 |
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Herramienta de accionamiento |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido, conexión enchufable | 0,75 … 4 mm² / 18 … 12 AWG |
| Conductor semirrígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible con puntera, conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Material de conductor conectable | Cobre |
| Longitud de pelado | 10 … 12 mm |
| Tensión / corriente asignada (IEC/EN 60947-7-1; cat. de sobretensión III, grado de contaminación 3) | 800 V / 24 A |
| Tensión de choque asignada (IEC/EN 60947-7-1; III/3) | 8 kV |
| Corriente a la sección máxima de conductor (IEC/EN 60947-7-1; III/3) | 32 A |
| Marcado UL 1059 (grupos de uso B y C) | 600 V / 20 A |
| Marcado CSA 22.2 No 158 (grupos de uso B y C) | 600 V / 20 A |
| Valores asignados Ex e II (ATEX PTB 03 ATEX 1162 U / IECEx PTB 03.0004U) | 550 V / 22 A; 20 A con puente |
| Pérdida de potencia por polo | 0,7661 W a 24 A |
| Dirección del cableado | Conexión frontal |
| Tipo de montaje | Carril DIN 35 x 15 y 35 x 7,5 |
| Nivel de marcaje | Marcaje central/lateral |
| Anchura | 5,2 mm |
| Altura | 48,5 mm |
| Profundidad | 39,5 mm |
| Profundidad desde el borde superior del carril DIN | 32,9 mm |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad (UL 94) | V0 |
| Carga de fuego | 0,098 MJ |
| Temperatura de servicio continuo | -60 … +105 °C |
| Temperatura de procesamiento | -35 … +85 °C |
| Color | azul |
| Peso por pieza | 5 g |
| Accesorios necesarios (ficha oficial) | Placa final e intermedia 2002-1291 (gris) o 2002-1292 (naranja), 0,8 mm; separador Ex e/Ex i 209-191, 3 mm |
| Presentación oficial WAGO | Caja de 100 piezas (en Kuroda.com se vende por pieza) |
| País de origen | Alemania |
| Código de fabricante | 2002-1204 |
| EAN | 4017332999175 |
Certificaciones: CCA conforme EN 60947 (NTR NL-8054), DEKRA conforme EN 60947 (71-149763), KEMA/KEUR conforme EN 60947 (71-124163), UL conforme UL 1059 (E45172) y CSA conforme C22.2 No. 158 (154112); aprobaciones marítimas ABS (24-0152298-PDA), DNV GL (TAE00001V2) y PRS (TE/1094/880590/23); y para atmósferas explosivas AEx conforme UL 60079 (E185892), ATEX (PTB 03 ATEX 1162 U), IECEx (PTB 03.0004U), CCC conforme GB/T 3836.3 (2020312313000238) e INMETRO (TÜV 12.1307 U). Los certificados Ex con sufijo U (ATEX, IECEx e INMETRO) son aprobaciones de componente: no acreditan por sí solas al tablero terminado, que debe cumplir las instrucciones de instalación de la ficha.
| Unidad de medida | Pieza |
|---|---|
| Marca | WAGO |
| Código del Fabricante | 2002-1204 |
| Código de barras (GTIN/EAN) | 4017332999175 |
