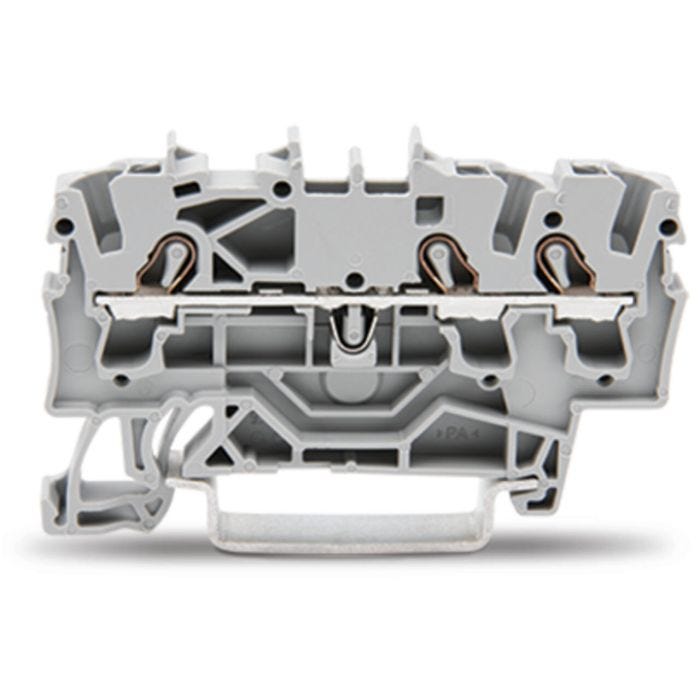

Clema de Paso WAGO 2002-1301 TOPJOB S 3 Conductores 2.5 mm2
Clema de paso WAGO TOPJOB® S serie 2002 con TRES puntos de conexión de un mismo potencial en un solo nivel: deriva un potencial a tres conductores sin ocupar bornas extra. Sección nominal 2,5 mm² y hasta 4 mm², Push-in CAGE CLAMP®. Se vende por pieza.
Clema de paso WAGO de la familia TOPJOB® S (serie 2002) con tres puntos de conexión que pertenecen todos al MISMO potencial, en un solo nivel: sirve para derivar o distribuir un potencial a tres conductores dentro del mismo ancho de 5,2 mm, sin tener que puentear dos bornas. No es una clema de dos pisos ni maneja dos circuitos independientes. Conserva la conexión Push-in CAGE CLAMP® de la serie, con sección nominal de 2,5 mm², hasta 4 mm² según el tipo de conductor y longitud de pelado de 10 a 12 mm.
- 3 puntos de conexión, 1 potencial y 1 nivel: los tres conductores quedan al mismo potencial
- 2 ranuras de puenteado para enlazar con las bornas vecinas o para pruebas
- Push-in CAGE CLAMP®: el conductor rígido y el flexible con puntera entran directo; los demás se conectan con herramienta de accionamiento
- 800 V / 24 A conforme IEC/EN 60947-7-1 (cat. de sobretensión III, grado de contaminación 3); marcado UL 1059 y CSA 22.2 No 158 de 600 V / 20 A en los grupos de uso B y C
- Su placa final es la 2002-1391 (gris) o 2002-1392 (naranja), distinta de la de las bornas de 2 conductores: dato de la ficha oficial de WAGO
- Fabricada en Alemania; producto original WAGO. Para instalación por personal calificado y sin tensión; la ficha técnica oficial de WAGO está adjunta en esta página
| Serie | 2002 (TOPJOB® S) |
| Puntos de conexión | 3 |
| Potenciales | 1 |
| Niveles | 1 |
| Ranuras de puenteado | 2 |
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Herramienta de accionamiento |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido, conexión enchufable | 0,75 … 4 mm² / 18 … 12 AWG |
| Conductor semirrígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible con puntera, conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Material de conductor conectable | Cobre |
| Longitud de pelado | 10 … 12 mm |
| Tensión / corriente asignada (IEC/EN 60947-7-1; cat. de sobretensión III, grado de contaminación 3) | 800 V / 24 A |
| Tensión de choque asignada (IEC/EN 60947-7-1; III/3) | 8 kV |
| Corriente a la sección máxima de conductor (IEC/EN 60947-7-1; III/3) | 32 A |
| Marcado UL 1059 (grupos de uso B y C) | 600 V / 20 A |
| Marcado CSA 22.2 No 158 (grupos de uso B y C) | 600 V / 20 A |
| Valores asignados Ex e II (ATEX PTB 03 ATEX 1162 U / IECEx PTB 03.0004U) | 550 V / 22 A; 20 A con puente |
| Pérdida de potencia por polo | 0,7661 W a 24 A |
| Dirección del cableado | Conexión frontal |
| Tipo de montaje | Carril DIN 35 x 15 y 35 x 7,5 |
| Nivel de marcaje | Marcaje central/lateral |
| Anchura | 5,2 mm |
| Altura | 59,2 mm |
| Profundidad | 39,5 mm |
| Profundidad desde el borde superior del carril DIN | 32,9 mm |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad (UL 94) | V0 |
| Carga de fuego | 0,117 MJ |
| Temperatura de servicio continuo | -60 … +105 °C |
| Temperatura de procesamiento | -35 … +85 °C |
| Color | gris |
| Peso por pieza | 6,1 g |
| Accesorios necesarios (ficha oficial) | Placa final e intermedia 2002-1391 (gris) o 2002-1392 (naranja), 0,8 mm; separador Ex e/Ex i 209-191, 3 mm |
| Presentación oficial WAGO | Caja de 100 piezas (en Kuroda.com se vende por pieza) |
| País de origen | Alemania |
| Código de fabricante | 2002-1301 |
| EAN | 4017332999229 |
Certificaciones: CCA conforme EN 60947 (NTR NL-8054), DEKRA conforme EN 60947 (71-149763), KEMA/KEUR conforme EN 60947 (71-124163), UL conforme UL 1059 (E45172) y CSA conforme C22.2 No. 158 (154112); aprobaciones marítimas ABS (24-0152298-PDA), DNV GL (TAE00001V2) y PRS (TE/1094/880590/23); y para atmósferas explosivas AEx conforme UL 60079 (E185892), ATEX (PTB 03 ATEX 1162 U), IECEx (PTB 03.0004U), CCC conforme GB/T 3836.3 (2020312313000238) e INMETRO (TÜV 12.1307 U). Los certificados Ex con sufijo U (ATEX, IECEx e INMETRO) son aprobaciones de componente: no acreditan por sí solas al tablero terminado.
| Unidad de medida | Pieza |
|---|---|
| Marca | WAGO |
| Código del Fabricante | 2002-1301 |
| Código de barras (GTIN/EAN) | 4017332999229 |
