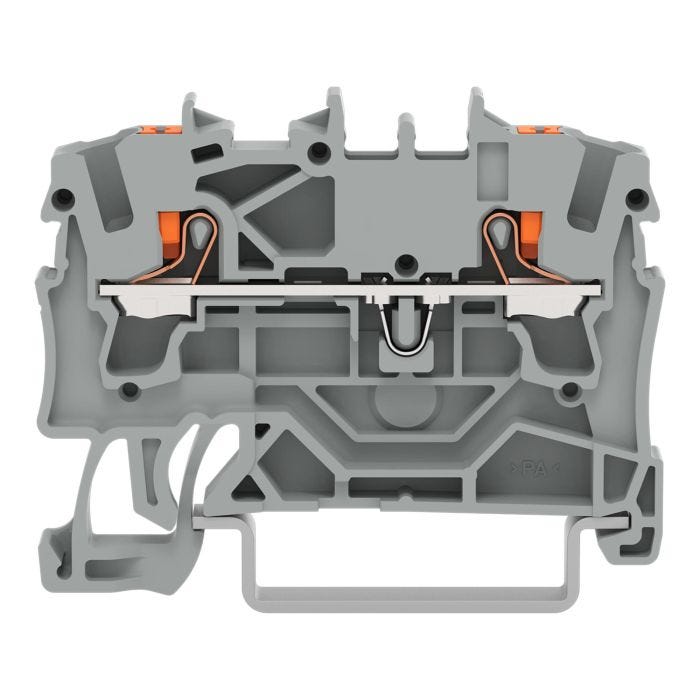

Clema de Paso WAGO 2202-1201 Push-in con Pulsador 2.5 mm2
Clema de paso WAGO TOPJOB® S serie 2202 para 2 conductores con PULSADOR naranja: el punto de conexión se abre presionando la tecla, sin buscar herramienta. Push-in CAGE CLAMP®, 2,5 mm² nominal y orificio de prueba de 2 mm. Se vende por pieza.
Clema de paso WAGO de la familia TOPJOB® S, serie 2202: la variante con pulsador. La tecnología de conexión sigue siendo Push-in CAGE CLAMP®, pero el punto de conexión se abre presionando la tecla naranja integrada, lo que agiliza el cableado de conductores flexibles y el desmontaje en tablero. Incorpora además un orificio de prueba para toma de 2 mm, pensado para medir sin desconectar. Ancho de 5,2 mm por pieza, sección nominal de 2,5 mm², hasta 4 mm² según el tipo de conductor y longitud de pelado de 10 a 12 mm.
- Pulsador naranja integrado que abre el punto de conexión para conductores flexibles y desmontaje; los conductores rígidos entran a presión directa (push-in)
- Tecnología de conexión Push-in CAGE CLAMP®; 2 puntos de conexión, 1 potencial, 1 nivel y 2 ranuras de puenteado
- Orificio de prueba para toma de 2 mm, con límite declarado por el fabricante de 42 V máximo
- 800 V / 24 A conforme IEC/EN 60947-7-1 (cat. de sobretensión III, grado de contaminación 3); marcado UL 1059 y CSA 22.2 No 158 de 600 V / 20 A en los grupos de uso B y C
- Su placa final es la 2002-1291 (gris) o 2002-1292 (naranja), accesorio NECESARIO según WAGO: la naranja 2002-1292 está disponible en Kuroda.com
- Fabricada en Alemania; producto original WAGO. Para instalación por personal calificado y sin tensión; la ficha técnica oficial de WAGO está adjunta en esta página
| Serie | 2202 (TOPJOB® S) |
| Puntos de conexión | 2 |
| Potenciales | 1 |
| Niveles | 1 |
| Ranuras de puenteado | 2 |
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Tecla de accionamiento (pulsador) |
| Color del actuador | naranja |
| Orificio de prueba | Toma de prueba de 2 mm de diámetro, máximo 42 V |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido, conexión enchufable | 0,75 … 4 mm² / 18 … 12 AWG |
| Conductor semirrígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible con puntera, conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Material de conductor conectable | Cobre |
| Longitud de pelado | 10 … 12 mm |
| Tensión / corriente asignada (IEC/EN 60947-7-1; cat. de sobretensión III, grado de contaminación 3) | 800 V / 24 A |
| Tensión de choque asignada (IEC/EN 60947-7-1; III/3) | 8 kV |
| Corriente a la sección máxima de conductor (IEC/EN 60947-7-1; III/3) | 32 A |
| Marcado UL 1059 (grupos de uso B y C) | 600 V / 20 A |
| Marcado CSA 22.2 No 158 (grupos de uso B y C) | 600 V / 20 A |
| Valores asignados Ex e II (ATEX PTB 18 ATEX 1005 U / IECEx PTB 18.0012U) | 550 V / 22 A; 20 A con puente |
| Pérdida de potencia por polo | 0,7661 W a 24 A |
| Dirección del cableado | Conexión frontal |
| Tipo de montaje | Carril DIN 35 x 15 y 35 x 7,5 |
| Nivel de marcaje | Marcaje central/lateral |
| Anchura | 5,2 mm |
| Altura | 48,5 mm |
| Profundidad | 39,5 mm |
| Profundidad desde el borde superior del carril DIN | 32,9 mm |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad (UL 94) | V0 |
| Carga de fuego | 0,103 MJ |
| Temperatura de servicio continuo | -60 … +105 °C |
| Temperatura de procesamiento | -35 … +85 °C |
| Color | gris con actuador naranja |
| Peso por pieza | 5,3 g |
| Accesorios necesarios (ficha oficial) | Placa final e intermedia 2002-1291 (gris) o 2002-1292 (naranja), 0,8 mm; separador Ex e/Ex i 209-191, 3 mm |
| Presentación oficial WAGO | Caja de 100 piezas (en Kuroda.com se vende por pieza) |
| País de origen | Alemania |
| Código de fabricante | 2202-1201 |
| EAN | 4055143848497 |
| Herramienta de accionamiento (accesorio, ficha oficial) | Hoja 3,5 x 0,5 mm (WAGO 210-658 / 210-720) |
Certificaciones: CCA conforme EN 60947 (NTR NL-8032), KEMA/KEUR conforme EN 60947 (71-137338), UL conforme UL 1059 (UL-CA-L45172-6189178-11508102-1) y CSA conforme C22.2 (70173745); declaración ferroviaria Railway (Z00004404.000); aprobaciones marítimas ABS (24-0095985-PDA), Bureau Veritas conforme IEC 60947 (58186/A0 BV), DNV GL (TAE00003JT) y Lloyd’s Register (19/20050); y para atmósferas explosivas AEx conforme UL 60079 (E185892), ATEX conforme EN IEC 60079-0 (PTB 18 ATEX 1005 U), IECEx (PTB 18.0012U), CCC conforme GB/T 3836.3 (2020312313000169) e INMETRO (TÜV 19.0084 U). Los certificados Ex con sufijo U (ATEX, IECEx e INMETRO) son aprobaciones de componente: no acreditan por sí solas al tablero terminado.
| Unidad de medida | Pieza |
|---|---|
| Marca | WAGO |
| Código del Fabricante | 2202-1201 |
| Código de barras (GTIN/EAN) | 4055143848497 |
