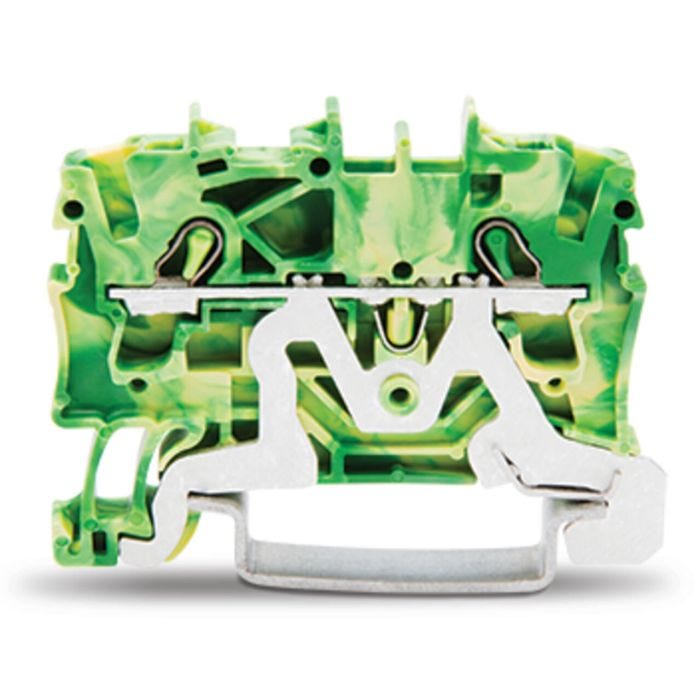

Clema de Tierra WAGO 2002-1207 TOPJOB S 2.5 mm2 Verde-Amarilla
Clema de tierra WAGO TOPJOB® S serie 2002 para 2 conductores: hace contacto con el carril DIN por un tetón de anclaje integrado, sin cable de puesta a tierra adicional. Sección nominal 2,5 mm² y hasta 4 mm², Push-in CAGE CLAMP®. Se vende por pieza.
Clema de tierra (PE) WAGO de la familia TOPJOB® S (serie 2002) para dos conductores. A diferencia de una clema de paso, incorpora un tetón de anclaje que se conecta directamente al carril DIN: el propio montaje crea la unión eléctrica y mecánica entre los conductores y el adaptador de fijación al carril. Comparte la geometría de 5,2 mm de ancho y la conexión Push-in CAGE CLAMP® del resto de la serie, con sección nominal de 2,5 mm², hasta 4 mm² según el tipo de conductor y longitud de pelado de 10 a 12 mm.
- Contacto de tierra por tetón de anclaje al carril DIN: conexión eléctrica y mecánica en el mismo montaje
- Carcasa verde-amarilla de identificación PE; 2 puntos de conexión, 1 potencial, 1 nivel y 2 ranuras de puenteado
- Push-in CAGE CLAMP® con accionamiento por herramienta; sección nominal 2,5 mm² y hasta 4 mm² según el tipo de conductor
- La ficha oficial de WAGO NO declara tensión ni corriente asignadas para esta borna de tierra: sus valores eléctricos no son los de la clema de paso de la misma serie
- Placa final e intermedia 2002-1291 (gris) o 2002-1292 (naranja) como accesorio NECESARIO según WAGO: la naranja 2002-1292 está disponible en Kuroda.com
- Fabricada en Alemania; producto original WAGO. Para instalación por personal calificado y sin tensión; la ficha técnica oficial de WAGO está adjunta en esta página
| Serie | 2002 (TOPJOB® S) |
| Tipo | Borna de tierra (PE) para 2 conductores |
| Contacto a tierra | Tetón de anclaje integrado al carril DIN |
| Puntos de conexión | 2 |
| Potenciales | 1 |
| Niveles | 1 |
| Ranuras de puenteado | 2 |
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Herramienta de accionamiento |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido, conexión enchufable | 0,75 … 4 mm² / 18 … 12 AWG |
| Conductor semirrígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible con puntera, conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Material de conductor conectable | Cobre |
| Longitud de pelado | 10 … 12 mm |
| Datos eléctricos asignados | La ficha oficial no declara tensión ni corriente asignadas para esta borna de tierra |
| Dirección del cableado | Conexión frontal |
| Tipo de montaje | Carril DIN 35 x 15 y 35 x 7,5 |
| Nivel de marcaje | Marcaje central/lateral |
| Anchura | 5,2 mm |
| Altura | 50,8 mm |
| Profundidad | 39,5 mm |
| Profundidad desde el borde superior del carril DIN | 32,9 mm |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad (UL 94) | V0 |
| Carga de fuego | 0,094 MJ |
| Temperatura de servicio continuo | -60 … +105 °C |
| Temperatura de procesamiento | -35 … +85 °C |
| Color | verde-amarillo |
| Peso por pieza | 7,7 g |
| Accesorios necesarios (ficha oficial) | Placa final e intermedia 2002-1291 (gris) o 2002-1292 (naranja), 0,8 mm; separador Ex e/Ex i 209-191, 3 mm |
| Presentación oficial WAGO | Caja de 100 piezas (en Kuroda.com se vende por pieza) |
| País de origen | Alemania |
| Código de fabricante | 2002-1207 |
| EAN | 4017332999212 |
Certificaciones: CCA conforme EN 60947 (NTR NL-8054), DEKRA conforme EN 60947 (71-149763), KEMA/KEUR conforme EN 60947 (71-124163), UL conforme UL 1059 (E45172) y CSA conforme C22.2 No. 158 (154112); aprobaciones marítimas ABS (24-0152298-PDA), DNV GL (TAE00001V2) y PRS (TE/1094/880590/23); y para atmósferas explosivas AEx conforme UL 60079 (E185892), ATEX (PTB 03 ATEX 1162 U), IECEx (PTB 03.0004U), CCC conforme GB/T 3836.3 (2020312313000238), INMETRO (TÜV 12.1307 U) y KTL conforme EN IEC 60079-0 (25-045041-01-1). Los certificados Ex con sufijo U (ATEX, IECEx e INMETRO) son aprobaciones de componente: no acreditan por sí solas al tablero terminado.
| Unidad de medida | Pieza |
|---|---|
| Marca | WAGO |
| Código del Fabricante | 2002-1207 |
| Código de barras (GTIN/EAN) | 4017332999212 |
