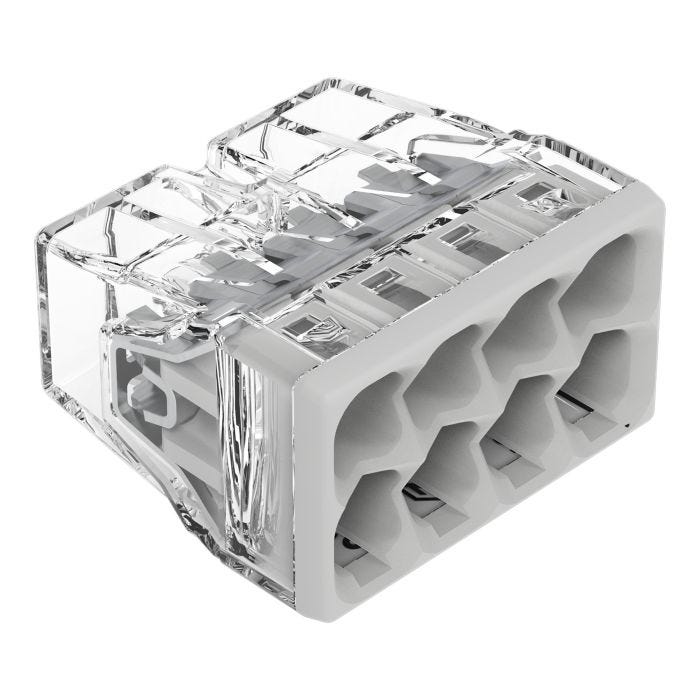

Conector de Empalme a Presión WAGO 2273-208 8 Polos 0.5-2.5 mm² Conductor Rígido Caja 50 Piezas
Conector de empalme a presión WAGO serie 2273 de 8 polos para conductor rígido de 0,5 a 2,5 mm² (20 a 16 AWG). Conexión PUSH WIRE® sin herramientas, carcasa transparente y punto de prueba. 450 V / 24 A según IEC/EN 60998.
El conector de empalme a presión WAGO 2273-208 une hasta 8 conductores rígidos (sólidos) de 0,5 a 2,5 mm² (20 a 16 AWG) en un solo potencial: es la referencia de la serie 2273 para los nodos más cargados de una caja de derivación, un registro de alumbrado o una chalupa de tablero. La conexión es PUSH WIRE®: se pela el conductor 11 mm y se inserta hasta el fondo, sin herramientas y sin reapriete posterior. Esta serie admite únicamente conductor rígido o sólido; no acepta conductor flexible ni semirrígido.
- 8 puntos de conexión en un solo potencial: resuelve neutros y tierras concentrados sin empalmar dos conectores.
- Exclusivo para conductor rígido o sólido de 0,5 a 2,5 mm² (20 a 16 AWG); no admite cable flexible ni semirrígido.
- Conexión sin herramientas: pele 11 mm e inserte el conductor hasta el fondo del producto.
- Carcasa transparente de policarbonato para verificar visualmente que cada conductor quedó insertado a la profundidad correcta.
- Punto de prueba en el lado opuesto a la conexión: permite medir con multímetro sin desconectar.
- Conexión por resorte libre de mantenimiento: no requiere reapriete con el paso del tiempo.
| Serie | 2273 (PUSH WIRE®) |
|---|---|
| Puntos de conexión | 8 (un solo potencial) |
| Tipo de conductor admitido | Solo conductor rígido / sólido |
| Sección de conductor | 0,5 … 2,5 mm² / 20 … 16 AWG |
| Longitud de pelado | 11 mm / 0.43 pulgadas |
| Materiales de conductor conectable | Cobre; aluminio admitido con pasta de contacto WAGO (con aluminio, 2,5 mm² = 16 A) |
| Tecnología de conexión | PUSH WIRE®, accionamiento enchufable, conexión lateral |
| Datos asignados según IEC/EN 60998 | 450 V · 24 A · tensión de choque asignada 4 kV (categoría de sobretensión II, grado de contaminación 2) |
| Datos de aprobación según UL 486C | Grupos de uso B, C y D. La ficha no publica valores de tensión ni de corriente para UL. |
| Dimensiones (an × al × pr) | 18 mm × 10,4 mm × 16,7 mm |
| Material de aislamiento | Policarbonato (PC), inflamabilidad UL 94 clase V2 |
| Materiales de contacto | Resorte de acero de clema cromo-níquel (CrNi); contacto de cobre electrolítico estañado |
| Color | Carcasa transparente, tapa gris claro |
| Temperatura | Ambiente en funcionamiento +60 °C · servicio continuo 105 °C · marca de temperatura T60 según EN 60998 |
| Peso por pieza | 2,2 g |
| Presentación de venta | Caja de 50 piezas; esta página vende la caja completa (empaque del fabricante: 500 piezas en subempaques de 50) |
| País de origen | Alemania (DE) |
| GTIN | 4050821027881 |
Homologaciones que lista la ficha del artículo: cULus Listed 667F de Underwriters Laboratories Inc. bajo UL 486C, certificado E69654; VDE Prüf- und Zertifizierungsinstitut bajo EN 60998, certificado 40029794; y aprobaciones para aplicaciones marinas ABS American Bureau of Shipping, certificado 23-2417173-PDA, Lloyd’s Register bajo EN 60998, certificado LR22207029TA, y Polski Rejestr Statków bajo EN 60998, certificado TE/1093/880590/23. WAGO GmbH & Co. KG emite declaraciones de conformidad UE y UK. Estado RoHS: conforme, sin exenciones. Producto hecho en Alemania y entregado en empaque original WAGO.
| Piezas por caja | 50 |
|---|---|
| Unidad de medida | Caja |
| Marca | WAGO |
| Código del Fabricante | 2273-208 |
| Código de barras (GTIN/EAN) | 4050821027881 |
