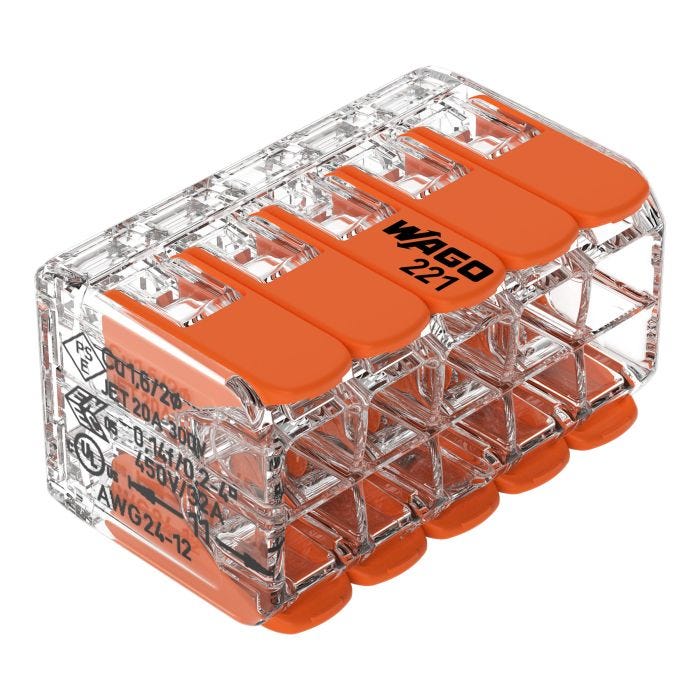

Conector de Empalme con Palanca WAGO 221-420 10 Polos 24-12 AWG 4 mm2 Caja 15 Piezas
Borna de conexión WAGO serie 221 de 10 conductores para cualquier tipo de conductor de cobre hasta 4 mm² (24-12 AWG). Palancas de accionamiento sin herramientas, carcasa transparente y conexión CAGE CLAMP® libre de mantenimiento.
El conector de empalme con palanca WAGO 221-420 es la borna de 10 conductores de la serie 221: la de mayor número de puntos de conexión de la familia 221-4xx, para concentrar en un solo potencial los neutros o las tierras de una caja de derivación cargada, un registro de alumbrado o una instalación multipunto. Admite cualquier tipo de conductor de cobre —rígido, semirrígido y flexible— hasta 4 mm² (24-12 AWG), y se opera abriendo y cerrando cada palanca naranja, sin herramientas y sin necesidad de preparar el conductor con punteras de crimpar.
- 10 puntos de conexión en un solo potencial: sustituye a varias bornas encadenadas dentro del mismo registro.
- Conecta cualquier tipo de conductor de cobre: rígido, semirrígido y flexible, de 0,2 a 4 mm² (0,14 mm² en flexible).
- Accionamiento por palanca sin herramientas: se abre, se inserta el conductor pelado a 11 mm y se cierra.
- Tecnología de resorte CAGE CLAMP®: conexión libre de mantenimiento, sin reapriete posterior.
- Carcasa transparente de policarbonato que permite inspeccionar visualmente el contacto de cada conductor.
- Temperatura ambiente de funcionamiento hasta +85 °C y marca de temperatura T85 según EN 60998.
| Serie | WAGO 221 |
|---|---|
| Puntos de conexión | 10 (un solo potencial) |
| Tipo de conductor admitido | Cualquier tipo: rígido, semirrígido y flexible |
| Sección nominal | 4 mm² / 12 AWG |
| Conductor rígido | 0,2 … 4 mm² / 24 … 12 AWG |
| Conductor semirrígido | 0,2 … 4 mm² / 24 … 12 AWG |
| Conductor flexible | 0,14 … 4 mm² / 24 … 12 AWG |
| Material del conductor | Cobre |
| Longitud de pelado | 11 mm / 0.43 pulgadas |
| Tecnología de conexión | CAGE CLAMP® (accionamiento por palanca), conexión lateral |
| Valores asignados según EN 60664 | 450 V · 32 A · tensión de choque 4 kV |
| Valores asignados según UL 486C | 600 V · 20 A (grupo de uso C) |
| Dimensiones (an × al × pr) | 29,8 mm × 15,8 mm × 18,3 mm |
| Material de la carcasa | Policarbonato (PC), inflamabilidad UL 94 clase V2 |
| Color | Carcasa transparente, tapa transparente, actuador naranja |
| Temperatura ambiente (funcionamiento) | +85 °C · marca de temperatura T85 según EN 60998 |
| Peso por pieza | 7 g |
| Presentación de venta | Caja de 15 piezas; esta página vende la caja completa (empaque del fabricante: 150 piezas en subempaques de 15) |
| País de origen | Alemania (DE) |
| GTIN | 4066966611663 |
Homologaciones que lista la ficha del artículo: CCA de DEKRA Certification B.V. bajo EN 60998, certificado NTR NL-8062; cULus Listed 667F de Underwriters Laboratories Inc. bajo UL 486C, certificado E69654; ENEC 05 de DEKRA Certification B.V. bajo IEC 60998, certificado 71-152248; y UL de Underwriters Laboratories Inc. bajo UL 467, certificado E201573. WAGO GmbH & Co. KG emite declaración de conformidad UE. Estado RoHS: conforme, sin exenciones. Producto hecho en Alemania y entregado en empaque original WAGO.
| Piezas por caja | 15 |
|---|---|
| Unidad de medida | Caja |
| Marca | WAGO |
| Código del Fabricante | 221-420 |
| Código de barras (GTIN/EAN) | 4066966611663 |
